엠에스-39 (MS-39)

MS-39 장비는 각막 단층 촬영에서 있어서 보다 고도화된 기능을 갖는 고해상도 OCT를 사용합니다. 현존하는 MRI, CT와 같이 높은 해상도로 각막 구조 및 층의 다양한 세부 정보와 함께 직경 16mm의 단면 이미지를 선명하게 확인할 수 있으며, 각막상피실질, 고도, 곡률 및 굴절력을 측정해 보다 정밀한 수술이 가능하고 각막 절삭량을 줄일 수 있습니다.

또한 각막 앞, 뒷면 전체에서 발생하는 wavefront를 정확하게 측정하여 수술장비에 연동합니다.

각막 고위수차 분석

원추각막 유무 분석

전안부 사진

특히 본원의 아마리스 레드 레이저와 연동하여 커스텀 아이즈 수술을 진행함으로써 고위수차, 불규칙난시가 극도로 심한 원추각막, 각막확장증 등의 이상 각막을 치료합니다.

MS-39 Sirius Sightmap Topolyzer Vario Oculyzer OCT Anterion

시리우스 (Sirius)

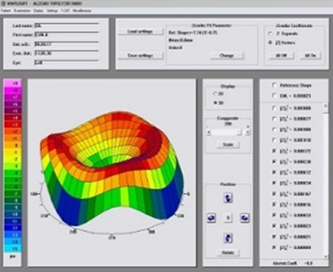

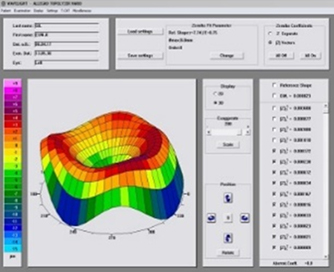

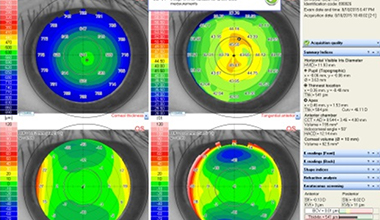

Scheimpflug camera와, placido disc를 이용한 topography device 를 동시에 이용하여 각막의 모든 정보를 알 수 있는 최첨단 각막 정밀 검사기계 입니다. 100,000개 이상의 지점에서 각막을 분석하여, 각막 앞, 뒤 모양, 고위수차, 각막곡률을 정확하게 보여줍니다. 각막 두께, 조명에 따른 동공크기, 전안부 분석, 라식 수술 후 인공수정체 도수계산 역시 가능합니다.

각막 고위수차 분석

원추각막 유무 분석

전안부 사진

특히 본원의 아마리스 레드 레이저와 연동, 개인별 맞춤 수술, 코웨이브(Co-Wave Ablation)에 활용되는 소중한 검사 장비입니다.

MS-39 Sirius Sightmap Topolyzer Vario Oculyzer OCT Anterion

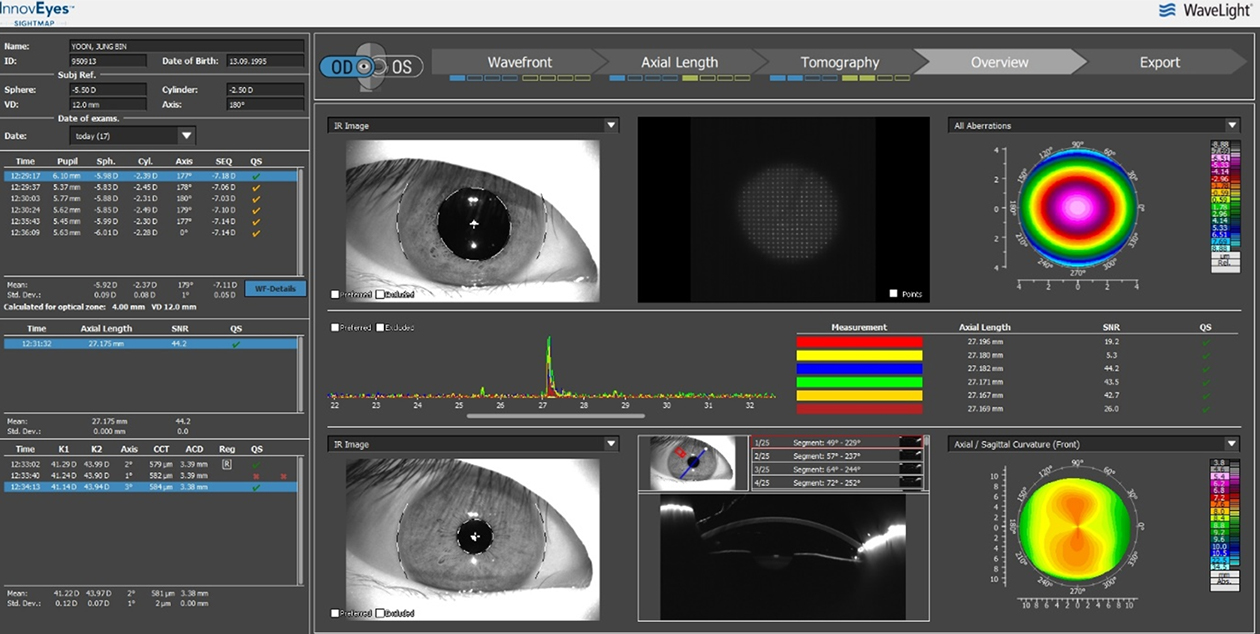

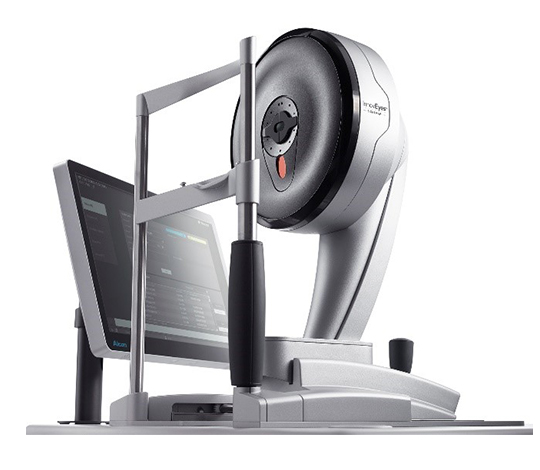

사이트맵 (InnovEyes Sightmap)

사이트맵(Sightmap)은 최첨단 각막 및 안구 측정장치로 3가지 기능이 결합되어 있습니다.
이 장비는 각막 지형도는 물론 안구 내부의 안축장, 굴절력, 불규칙난시 등을 측정해 환자의 눈과 동일하게 기능하는 3D 안구 모델을 만들 수 있습니다.
이를 레이 트레이싱 기술 (Ray-tracing Technology) 이라 합니다.

이렇게 만들어진 3D 안구 모델에 Ray tracing기술을 이용한 알고리즘을 적용시켜 수많은 연산을 통해 각막 표면의 굴절뿐만 아니라 안구 내부의 굴절까지 고려하여 각막 절삭이 어떻게 이뤄져야 하는지를 찾아내게 됩니다.

MS-39 Sirius Sightmap Topolyzer Vario Oculyzer OCT Anterion

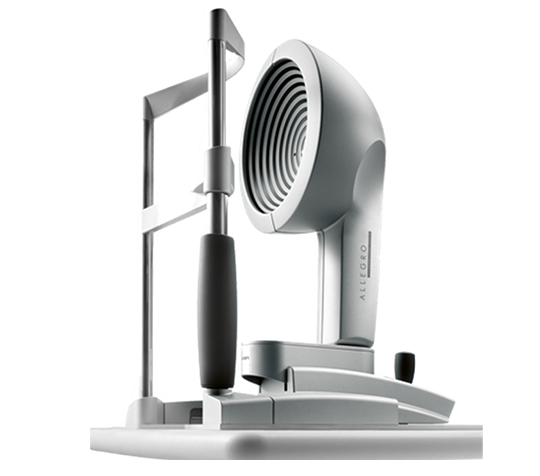

토폴라이저 바리오 (Topolyzer Vario)

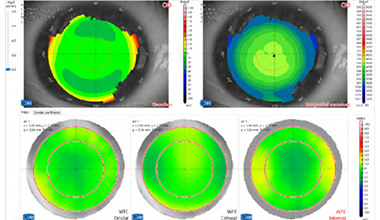

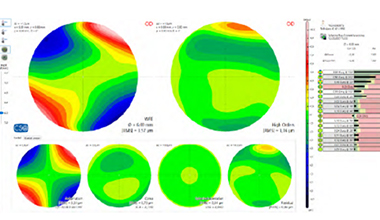

각막지형도의 표준, oculus Keratograph의 최신형 버전. Topolyzer Vario 각막 전면의 수많은 정보들 즉, 각막곡률, 난시, 편심률, 각막크기, 원추각막 인덱스 등을 정확하게 파악할 수 있습니다.
드림렌즈 피팅 전후, 수술 전후 각막 모양의 변화를 비교 맵으로 확인하며 시력교정술 후 경과 관찰 시 참고가 됩니다.

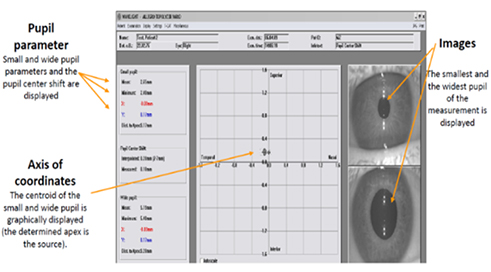

또한 빛의 밝기 변화에 따른 동공 중심 이동과 홍채에 관한 정보를 파악, 수술 시 정확한 시축 중심을 맞춤으로써 다이내믹한 눈의 변화를 반영한 정교한 수술이 가능합니다.

MS-39 Sirius Sightmap Topolyzer Vario Oculyzer OCT Anterion

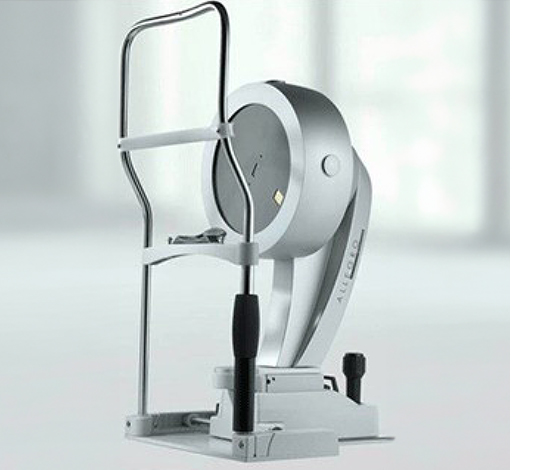

오큘라이저 (Oculyzer)

Scheimpflug 카메라가 30,000여 개의 포인트를 찍고 이 영상을 순간적으로 3차원 영상으로 재구성하여 각막의 앞면과 뒷면의 형상 및 각막 전체의 상태를 파악하는 장비입니다.
특히, 본원의 oculyzer는 Belin/Ambrosio display라는 소프트웨어를 탑재한 최신 버전 Pentacam HR로서 다른 검사로는 잘 확인되지 않는 각막 뒷면의 원추각막, 각막확장증 발생 소인을 확인할 수 있어, 라식 라섹이 불가능한 눈을 찾아내는 데에 결정적인 역할을 합니다.

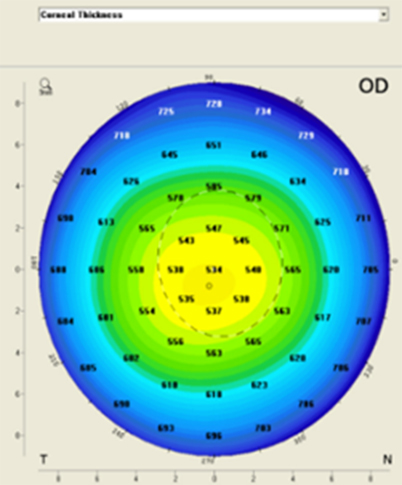

각막 전체 영역의 두께를 보여줌으로써, 정교한 각막 링 삽입술에도 큰 도움을 줍니다.
또한, 3차원으로 재구성한 전방 깊이, 전방 볼륨에 대한 정보를 통해, 적절한 안내렌즈 삽입술 선택 및 예후 판단에 참고가 됩니다.

MS-39 Sirius Sightmap Topolyzer Vario Oculyzer OCT Anterion

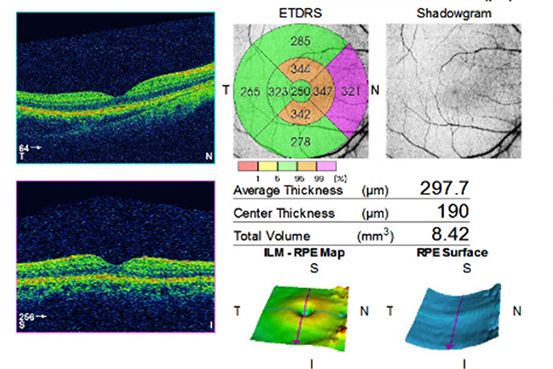

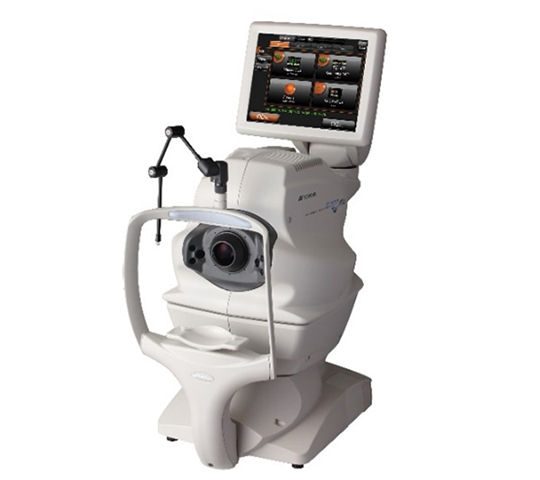

OCT

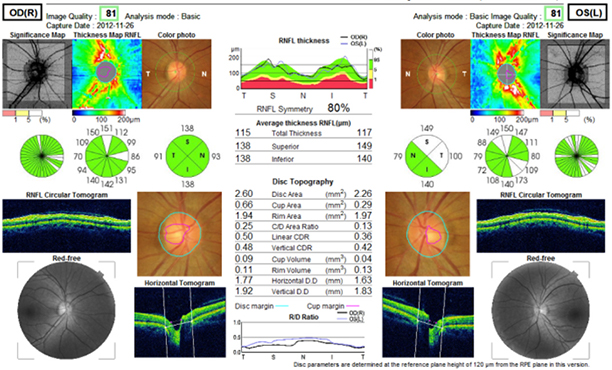

안구를 3D 입체 촬영 후 단층 영상을 마이크로미터 단위로 입체 재구성하여, 육안 관찰이 불가능한 미세한 이상까지 발견할 수 있는 획기적인 장비. OCT-2000은 OCT와 안저카메라를 하나로 모음으로써 한 자리에서 쉽게 검사할 수 있으며 동양인에 꼭 맞는 데이터 분석을 강점으로 하는 OCT입니다.
시력교정 수술 전 검사상 녹내장, 망막병증 등을 사전 감지하여 수술의 안전성을 높였습니다. 기왕의 안과 질환을 가진 분들은 그 경과를 비교 관찰하여 치료에 도움이 되는 획기적인 장비라 하겠습니다.

MS-39 Sirius Sightmap Topolyzer Vario Oculyzer OCT Anterion

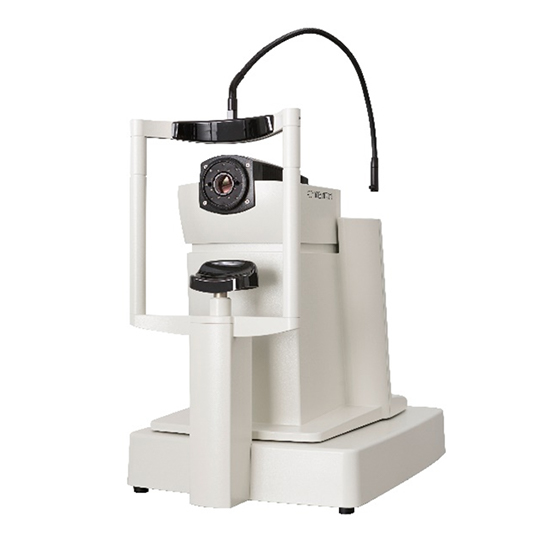

Anterion

라식, 라섹 전/후 확인

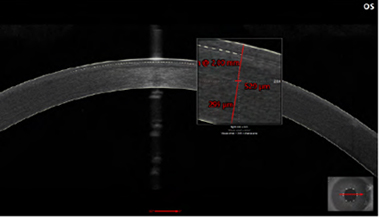

수술 후 남아 있는 각막 두께, 라식 각막 절편(Flap) 두께, 엑스트라 수술/콜라겐 각막교차결합술 후 demarcation line 등을 볼 수 있는 안구 CT, 수술 결과를 평가하고 이상 유무를 확인할 수 있습니다.

안내렌즈삽입술 전/후 평가
정확한 전안부 측정 (전방각 거리, 전방 깊이, 홍채 모양)이 가능하며, 조절력에 의한 구조적 변화를 예측하여 개인에 가장 적합한 렌즈 선택이 가능합니다. 또한 수술 후에는 삽입된 렌즈의 위치를 정확히 측정하여 렌즈로부터 각막 및 수정체까지의 거리를 측정할 수 있어 수술 후 정확하게 수술결과를 평가할 수 있습니다.

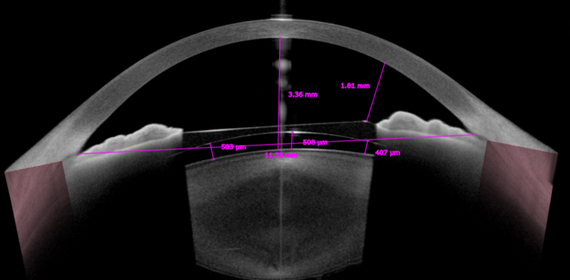

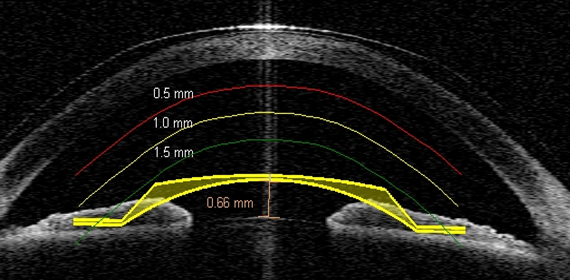

ICL 수술 후 vaulting

눈의 구조적 변화에 따른 렌즈 안전 거리 예측
